SFPのSRとLRの違いで通信できない？リンクアップしているのに通信不可だった実例と確認方法

ネットワーク運用をしていると、次のような不可解なトラブルに遭遇することがあります。

• リンクアップしているのに通信できない
• ログにエラーが出ていない
• 設定も正しい

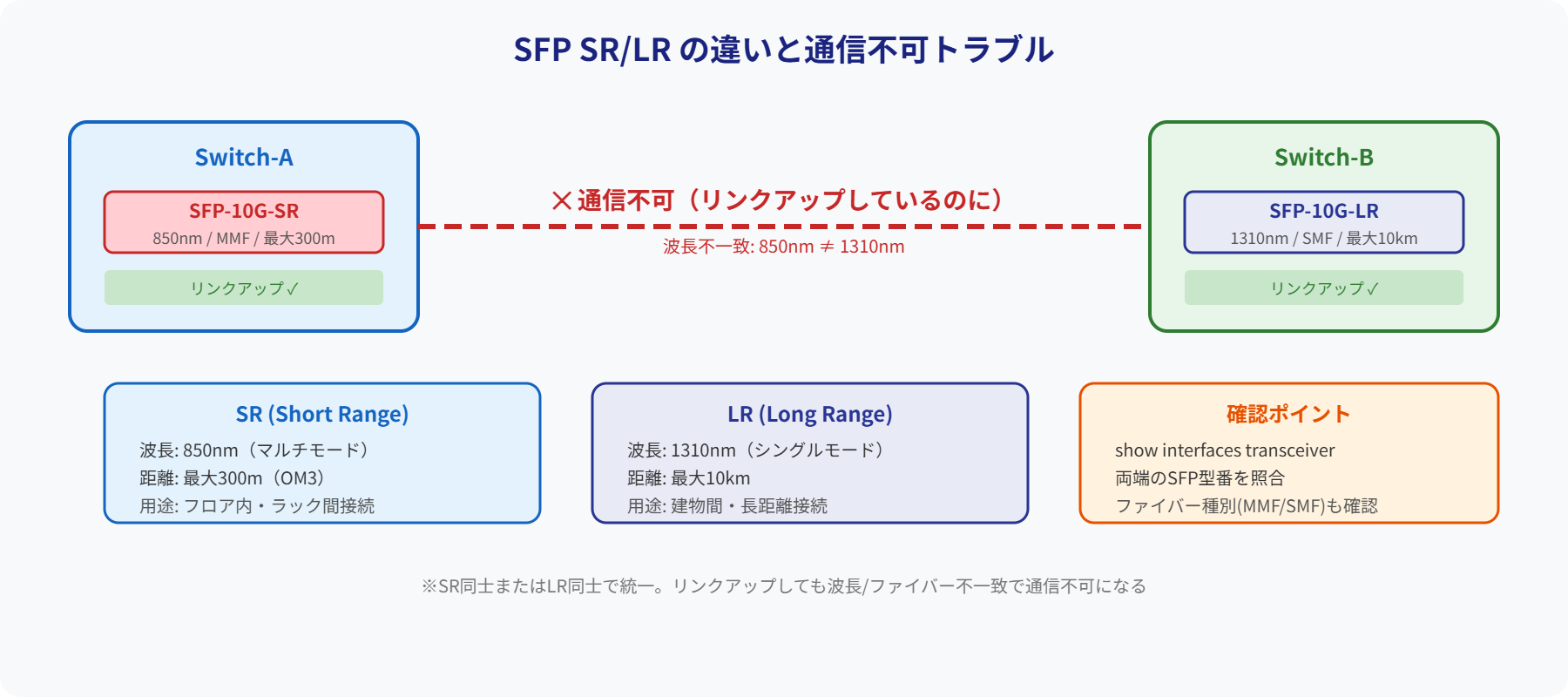

今回実際に発生したのは、SFPトランシーバの種類不一致が原因の通信障害でした。片側は10GBASE-SR、対向側は10GBASE-LR。リンクアップは正常でしたが、通信は成立しない状態でした。

この記事では、SFPのSRとLRの違い・現場での判別方法・CLIでの確認コマンド・よくある誤認パターンまで、実務目線で体系的に解説します。

SFPのSRとLRの基本的な違い

SFP（Small Form-factor Pluggable）は、スイッチやルータに取り付ける光トランシーバモジュールです。同じ「10G対応」でも、SR（Short Reach）とLR（Long Reach）は物理仕様が根本的に異なります。

10G光トランシーバの主要規格まとめ

リンクアップしているのに通信できない理由

「リンクアップしているなら通信できるはず」という思い込みが、SFP規格不一致のトラブルを長引かせる最大の原因です。なぜSRとLRを混在させてもリンクアップするのに通信できないのか、メカニズムを理解しておくことが重要です。

リンクアップのメカニズム

光トランシーバは受信した光信号の強度が一定レベルを超えると「光信号あり＝リンクアップ」と判断します。SRの送信波長（850nm）を、LRの受信回路が誤検知できる状態になることがあるため、規格が異なっていてもリンクアップ状態になることがあります。

しかし、実際のデータ通信は「正しい波長・正しいファイバ種別」でなければ信号品質が保証されません。結果としてリンクは張られているのにパケットが通らない、またはビットエラーが大量発生するという状態になります。

現場でのSFP判別方法

SFP規格を確認する方法は4つあります。確実性の高い順に紹介します。

各機器のCLI確認コマンド

Cisco IOS / IOS-XE

! 詳細なトランシーバ情報（型番・波長・光レベルを確認）
Switch# show interface transceiver detail

! 特定インターフェースを指定する場合
Switch# show interfaces TenGigabitEthernet1/0/1 transceiver detail

（出力例）
mName               : SFP-10G-SR
mPartNumber         : SFP-10G-SR
mRevNumber          : V03
mSerialNumber       : XXXXXXXXXXX
Optical Tx Power    :  -2.8 dBm（正常範囲例）
Optical Rx Power    :  -3.1 dBm（正常範囲例）
Wavelength          : 850 nm      ← ここで波長を確認

Juniper JunOS

show interfaces diagnostics optics xe-0/0/0

（出力例）
Physical interface: xe-0/0/0
  Laser bias current                  :  35.0 mA
  Laser output power                  :   0.500 mW  / -3.01 dBm
  Receiver signal average optical power:  0.490 mW  / -3.10 dBm
  Module temperature                  :  40 degrees C / 104 degrees F

FortiGate

diagnose hardware deviceinfo nic x1

（portXは対象ポートに合わせて変更：x1, x2, sfp1 等）

出力にmodule part numberやTx/Rx powerが表示されます。型番でSR/LRを確認してください。

光レベルの見方と判定基準

CLIで確認したTx/Rxパワー（dBm）から光レベルの状態を判断できます。

現場でよくある誤認パターン

物理層トラブル時の確認チェックリスト

トラブル時は次の順番で確認すると原因特定が早くなります。物理層の確認は数分で完了しますが、見落とすと数時間を無駄にすることがあります。
