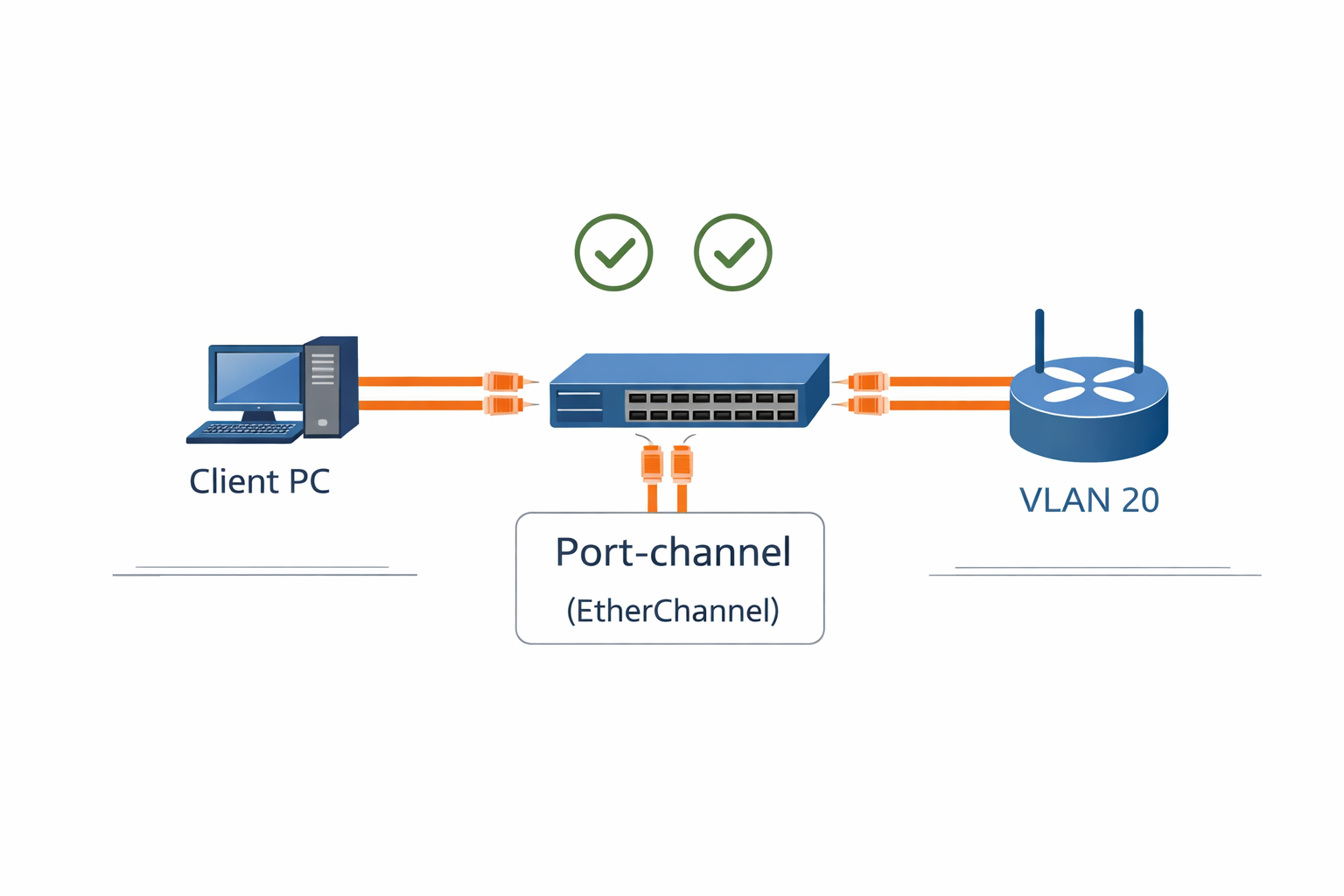

CiscoスイッチでのPort-channel（EtherChannel）設定と確認方法

複数の物理ポートを束ねて1つの論理ポートとして扱うPort-channel（EtherChannel）は、帯域拡張と冗長化の両方を同時に実現できる機能です。リンクが1本故障しても通信を継続でき、複数リンクへの負荷分散によって実効帯域も向上します。

本記事では、CiscoスイッチでのEtherChannel設定例・確認方法・よくある設定ミスと切り分け方法・負荷分散設定まで、現場目線で体系的に解説します。

EtherChannelのメリット

EtherChannelの動作モード

EtherChannelには3種類の動作モードがあります。両端のモードの組み合わせが正しくないとチャネルが形成されません。ここが最もよくある設定ミスのポイントです。

LACP（IEEE 802.3ad）

業界標準規格でCisco以外の機器とも接続可能です。現場での新規構築ではLACPが第一選択です。

PAgP（Cisco独自）

Cisco機器同士でのみ使用できます。現在はLACPに置き換わりつつありますが、既存環境では依然使われています。

ONモード（静的設定）

ネゴシエーションなしで強制的にEtherChannelを形成します。両端とも必ずONに設定する必要があります。ONとLACP・PAgPを混在させるとチャネルが形成されません。

設定例：LACPでのPort-channel構築

GigabitEthernet0/1とGi0/2を束ねてPort-channel 1を作成します。スイッチ間のトランクリンクに使う構成例です。

Switch# configure terminal

! メンバーポートにトランクとLACPを設定
Switch(config)# interface range GigabitEthernet0/1 - 2
Switch(config-if-range)# switchport mode trunk
Switch(config-if-range)# channel-group 1 mode active
Switch(config-if-range)# exit

! Port-channelインターフェースにもトランクを設定（明示的に）
Switch(config)# interface Port-channel1
Switch(config-if)# switchport mode trunk
Switch(config-if)# exit

Switch(config)# end
Switch# copy running-config startup-config

対向スイッチ側の設定（passive側の例）

! 対向スイッチ：passiveモード（activeと組み合わせることでLACPが機能）
Switch-B(config)# interface range GigabitEthernet0/1 - 2
Switch-B(config-if-range)# switchport mode trunk
Switch-B(config-if-range)# channel-group 1 mode passive
Switch-B(config-if-range)# exit

Switch-B(config)# interface Port-channel1
Switch-B(config-if)# switchport mode trunk

設定例：PAgPでのPort-channel構築

! PAgPのdesirableモードで設定
Switch(config)# interface range GigabitEthernet0/1 - 2
Switch(config-if-range)# switchport mode trunk
Switch(config-if-range)# channel-group 1 mode desirable
Switch(config-if-range)# exit

Switch(config)# interface Port-channel1
Switch(config-if)# switchport mode trunk

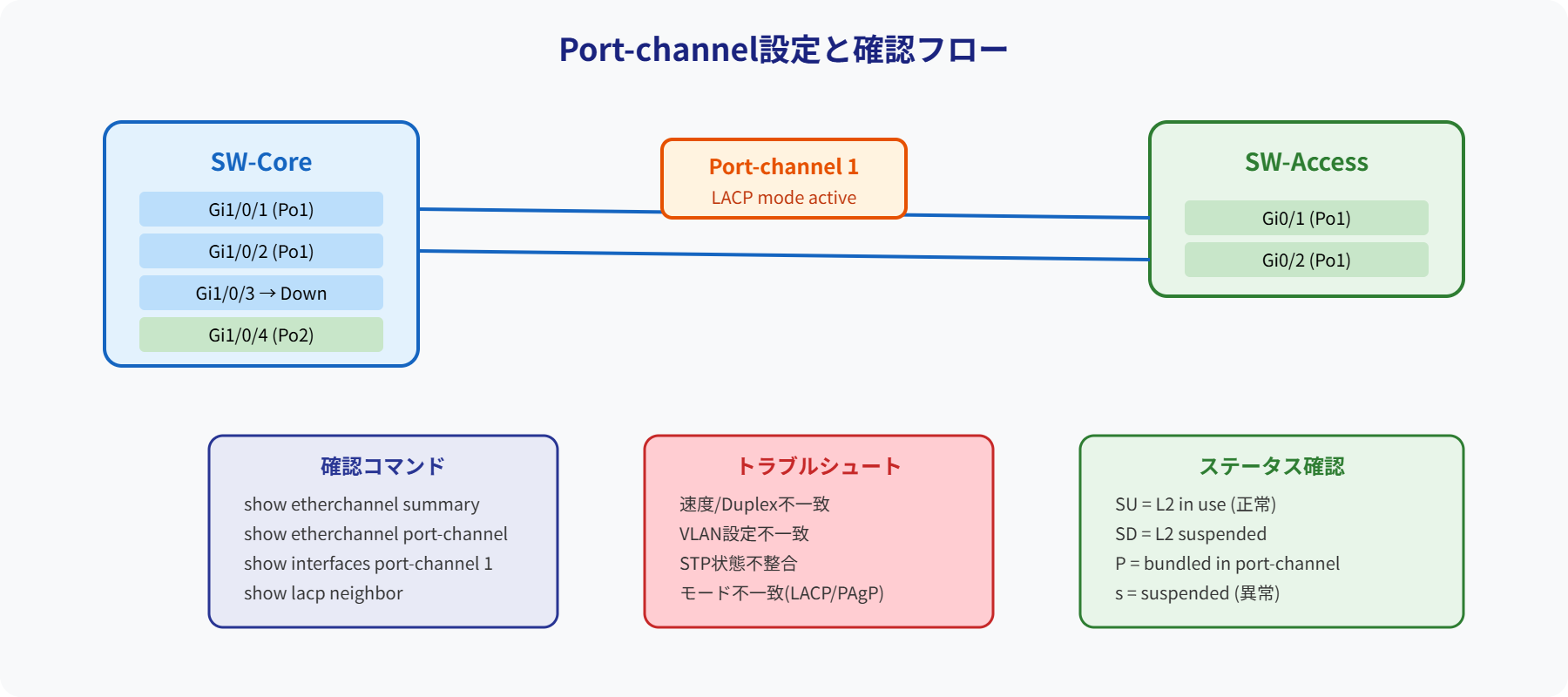

確認コマンドと出力の読み方

Switch# show etherchannel summary

（正常な出力例）
Flags:  D - down        P - bundled in port-channel
        I - stand-alone s - suspended
        H - Hot-standby (LACP only)
        R - Layer3      S - Layer2
        U - in use      f - failed to allocate aggregator

Group  Port-channel  Protocol    Ports
------+-------------+-----------+---------------------------------
1      Po1(SU)        LACP      Gi0/1(P)  Gi0/2(P)
                                ↑ (SU)    ↑ (P)は正常参加

（問題のある出力例）
1      Po1(SD)        LACP      Gi0/1(D)  Gi0/2(D)
                                ↑ (D)はdown。ポートが参加できていない

その他の確認コマンド

! Port-channelの詳細情報（LACP状態・メンバーポート）
Switch# show etherchannel 1 detail

! Port-channel1インターフェースの状態確認
Switch# show interfaces Port-channel1

! LACPのネゴシエーション状態を確認
Switch# show lacp 1 internal
Switch# show lacp 1 neighbor

! 負荷分散方式の確認
Switch# show etherchannel load-balance

負荷分散方式の確認と変更

EtherChannelはフローを複数のメンバーポートに分散しますが、同一フローは必ず同じポートを経由します。分散の基準（ハッシュキー）は設定で変更できます。

! 現在の負荷分散方式を確認
Switch# show etherchannel load-balance

! 負荷分散方式を変更（L3環境では src-dst-ip が均等分散しやすい）
Switch(config)# port-channel load-balance src-dst-ip

EtherChannelが形成されない時の切り分け

運用上の注意点
