FortiGate HAクラスター設定手順｜Active-Passive構築と確認方法

FortiGateを冗長構成にするとき、最初に検討するのがHA（High Availability）クラスターです。Active-Passive構成を組むことで、メイン機が障害を起こしたときでも数秒以内に自動フェイルオーバーし、ネットワークの継続性を確保できます。本記事では、HAの基本概念から実際のCLI設定手順、フェイルオーバーテストの方法まで、現場で使える情報を体系的に解説します。

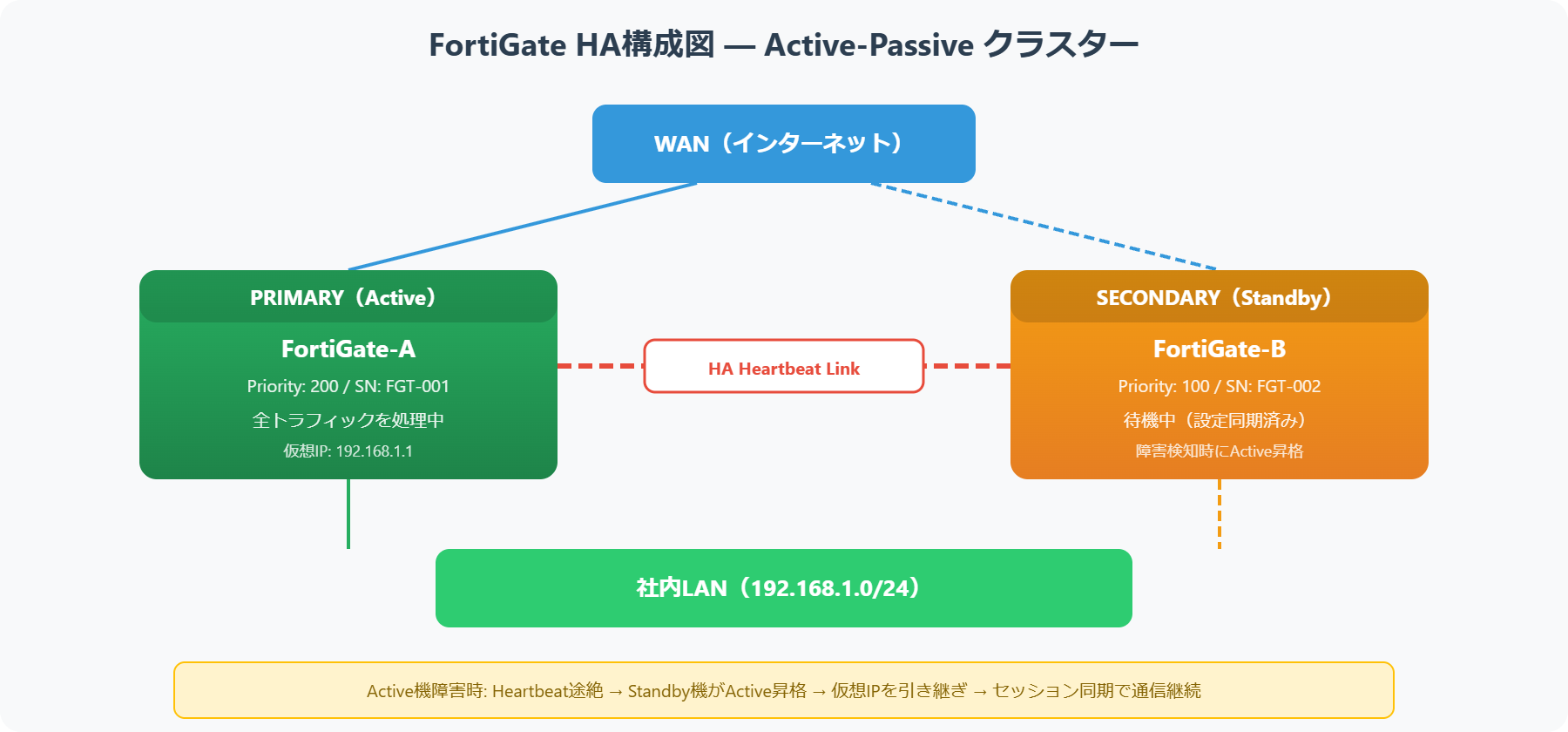

FortiGate HAは、複数のFortiGateを1つのクラスターとして動作させる冗長化機能です。ハートビート（専用インターフェース）を通じてお互いの死活監視を行い、Primary機に障害が発生すると自動的にSecondary機がトラフィックを引き継ぎます。

FortiGate HAには主に2つのモードがあります。Active-Passive（A/P）はPrimary機だけがトラフィックを処理し、Secondary機はスタンバイ状態で待機するシンプルな構成です。一方のActive-Active（A/A）はセッションを両機で分散処理するため、スループット向上に効果的ですが、設定と管理が複雑になります。

図1: HAモード別の導入メリット比較

HA設定を始める前に、以下の前提条件を必ず確認してください。モデルとファームウェアバージョンが一致していないとクラスターを形成できません。

HA構成には同一モデル・同一ファームウェアのFortiGateが2台必要です。ハートビート通信用に専用ポート（通常 port3 など）をクロスケーブルまたはスイッチ経由で接続します。管理用インターフェースはそれぞれ独立したIPアドレスを持つため、別途管理スイッチを用意することを推奨します。

CLIでのHA設定は両台それぞれに行います。Primary機とSecondary機で priority の値を変えることで役割を決定します。priority値が高い方がPrimaryになります。

FGT-01 # config system ha
FGT-01 (ha) # set mode a-p
FGT-01 (ha) # set group-name HA-CLUSTER-01
FGT-01 (ha) # set group-id 1
FGT-01 (ha) # set password P@ssw0rd-HA
FGT-01 (ha) # set priority 200
FGT-01 (ha) # set hbdev port3 50
FGT-01 (ha) # set session-pickup enable
FGT-01 (ha) # set session-pickup-connectionless enable
FGT-01 (ha) # set override enable
FGT-01 (ha) # end

FGT-02 # config system ha
FGT-02 (ha) # set mode a-p
FGT-02 (ha) # set group-name HA-CLUSTER-01
FGT-02 (ha) # set group-id 1
FGT-02 (ha) # set password P@ssw0rd-HA
FGT-02 (ha) # set priority 100
FGT-02 (ha) # set hbdev port3 50
FGT-02 (ha) # set session-pickup enable
FGT-02 (ha) # set session-pickup-connectionless enable
FGT-02 (ha) # set override enable
FGT-02 (ha) # end

HA設定後は、クラスターが正常に形成されているかを必ず確認します。以下のコマンドで状態を把握できます。

FGT-01 # get system ha status
HA Health Status:       OK
Model:                  FortiGate-100F
Mode:                   HA A-P
Group:                  HA-CLUSTER-01
Cluster Uptime:         1 days, 2:34:56
Primary:   FGT-01, SN: FGVM0000000001
Secondary: FGT-02, SN: FGVM0000000002

FGT-01 # diagnose sys ha showcsum
is_manage_master=1 is_root_master=1 HA master
global: 3a7f1c92 d8e4b215 ...
all: 92c4f5a1 ...
Master and slave checksums match

チェックサムが一致していれば、PrimaryからSecondaryへの設定同期が正常に完了しています。不一致の場合は execute ha synchronize start で強制同期を実行してください。

HAクラスターを構築したら、必ずフェイルオーバーテストを実施してください。実際の障害時に正常動作することを確認するためです。テストは以下の手順で進めます。

# 1. テスト前にクライアントからpingを継続実行しておく
# 2. CLIからフェイルオーバーを強制実行
FGT-01 # diagnose sys ha reset-uptime

# 3. 旧Secondary（FGT-02）がPrimaryに昇格したことを確認
FGT-02 # get system ha status
# Primary: FGT-02 と表示されればOK

# 4. インターネット疎通確認
FGT-02 # execute ping 8.8.8.8

# 5. 元Primary機（FGT-01）を起動し、Secondaryとして復帰することを確認

図2: フェイルオーバー時の切り替え時間（実測値）

HAクラスター構成時でも、Secondary機に直接アクセスするための管理IPを設定できます。これがないと障害時にSecondary機の状態を直接確認できず、トラブルシューティングが困難になります。

FGT-01 # config system ha
FGT-01 (ha) # set ha-mgmt-status enable
FGT-01 (ha) # config ha-mgmt-interfaces
FGT-01 (ha-mgmt-interfaces) # edit 1
FGT-01 (ha-mgmt-interfaces) # set interface mgmt
FGT-01 (ha-mgmt-interfaces) # set dst 0.0.0.0/0.0.0.0
FGT-01 (ha-mgmt-interfaces) # set gateway 192.168.100.1
FGT-01 (ha-mgmt-interfaces) # next
FGT-01 (ha-mgmt-interfaces) # end
FGT-01 (ha) # end

最も多い原因は group-name / group-id / password の不一致です。次に多いのがハートビートインターフェースの配線ミスやVLAN設定の相違です。diagnose debug application hatalk -1 でハートビート通信のデバッグログを確認してください。

FGT-01 # show system ha
FGT-01 # diagnose debug reset
FGT-01 # diagnose debug application hatalk -1
FGT-01 # diagnose debug enable
# 確認後
FGT-01 # diagnose debug disable

スプリットブレインとは、両機がそれぞれPrimaryだと認識してしまう状態です。ハートビートケーブルの断線やスイッチ障害が引き金になります。この状態になると同一IPアドレスが2か所から発信されるため、ネットワークが混乱します。対処は片方の機器でHAを一時的に無効化し、ハートビートの物理接続を確認してから再設定します。

フェイルオーバー後にFortiGuard通信やライセンス認証が失敗するケースがあります。これはFortinetのライセンスサーバーへの登録情報がPrimary機に紐付いているためです。config system ha で ha-direct を有効にし、各機が直接インターネットへアクセスできる経路を確保することで解決できます。
