はじめに

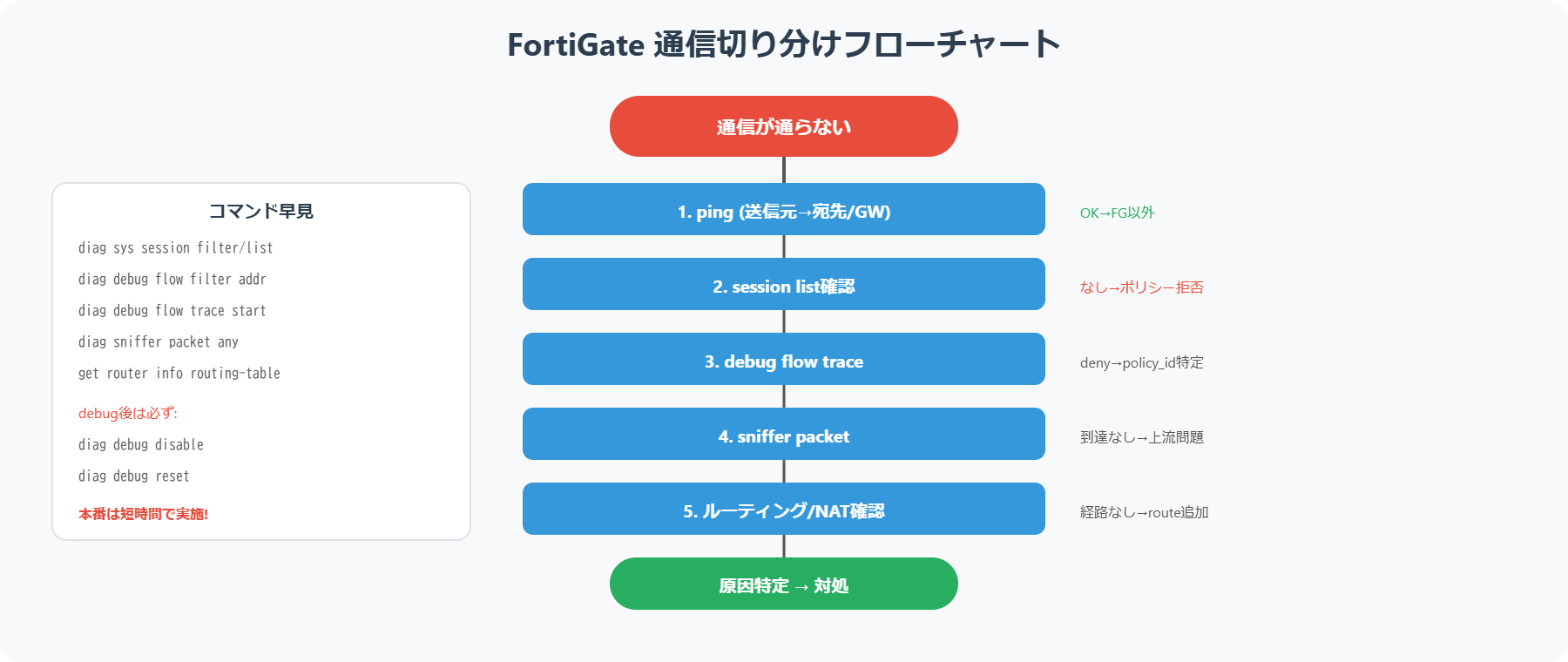

FortiGateを用いるネットワーク環境で通信が通らない場合、原因は複数考えられます。正しい一次切り分けを行うことで、問題の特定を迅速に行い、業務の継続性を高めることが可能です。本記事では、ポリシー確認、ログの分析、接続チェック、デバッグ方法など具体的な手順を踏まえて、通信障害の解消へと導く方法を解説します。

ポリシー設定の確認

通信問題の根源は多くの場合、ファイアウォールポリシーに関連しています。以下のポイントに基づいて、ポリシー設定を詳細に確認しましょう。

  • インバウンドとアウトバウンドのポリシー：特定の通信が正しい方向（発信・受信）で許可されているかを確認します。特に、デフォルトで拒否される設定になっている場合があります。
  • サービスの指定：特定のアプリケーションやサービスが必要なポートについても再確認し、不足があれば追加を検討します。
  • IPアドレスの指定：送信元・送信先デバイスのIPアドレスが正しく設定されているか、特にサブネットマスクに誤りがないかチェックします。

ポリシー確認に使用するコマンド:

show firewall policy

これで現在のポリシーのリストと状態が表示されます。ポリシーが正しい場合、次にログの確認に進みます。

ログのチェック

トラフィックログは、どのトラフィックが正常に通過し、どれが拒否されているのかを確認するための重要な手段です。次の点を特に注意深く確認してください。

  • トラフィックログの有効化：トラフィックログが有効になっているかを確認。無効の場合、設定変更を行い再確認します。
  • 拒否されたトラフィックの分析：エラーメッセージを通じて、通信が拒否されている理由を特定。具体的には、「deny」や「drop」のエントリを見つけ、その理由を解析します。

ログの確認に使用するコマンド:

diag log filter clear
diag log read

特定の時間帯やトラフィックに基づくフィルタリングも活用し、目的の情報に絞った分析を行います。

接続の確認

ポリシーやログに問題がなければ、次に物理的な接続を確認します。以下の手順を実施します。

  • インターフェースの状態確認：特にインターフェースが「up」状態であるか確認し、関連するケーブルやスイッチもチェックします。
  • 他デバイスとの通信確認：他のデバイスとのpingテストを行い、接続の問題を特定します。

確認コマンド:

get system status
get system interface

デバッグの活用

問題が特定できない場合、デバッグ機能を利用して複雑なトラフィックの流れを確認します。この手法は特に重要です。

  • 特定IPアドレスのトラフィックを追跡：疑わしいトラフィックを細かくチェックし、通常の流れとは異なる動きを特定します。
  • トラフィックの流れをリアルタイムで確認：トラブルシューティングの際には、リアルタイムで状況把握を行います。

デバッグコマンド:

diag debug enable
diag debug flow filter addr
diag debug flow trace start 100

デバッグ後は必ず無効にすることを忘れずに。

リセットと再確認

すべての確認後に問題が解決しない場合、設定をリセットし、再設定することも選択肢です。

  • 設定のバックアップ：変更前に現設定のバックアップを取り、元に戻せるようにします。
  • ポリシーの再設定：一旦全ポリシーを削除し、新たに設定してみてください。この場合、段階ごとに確認しながら進めることが重要です。

設定の再確認後に再度ログをチェックすることで、根本的な原因を把握する手助けになります。

まとめ

FortiGateでの通信問題は、ポリシーの再確認、トラフィックログの分析、接続確認、そしてデバッグというステップを踏むことで特定可能です。これらの手法を活用し、効率的にネットワークのトラブルを解決しましょう。特に初期設定の確認や物理接続に関する注意点は、特に見逃しやすいので注意が必要です。
